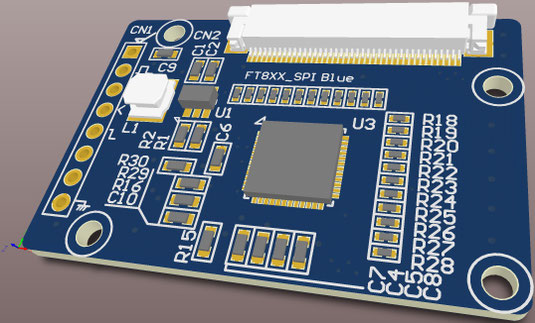

ADVANCED EMBEDDED VIDEO ENGINE
FTDI社製のLCD制御チップ FT810 を実装した基板です。
SPIのみでかなりの表示が可能です。
特徴
-
組み込みアプリケーション向けのグラフィックコントローラ
機能が豊富で使いやすいFTDI社製 FT810 を実装した基板です。
-
シンプルな回路構成
回路構成はシンプルに。部品点数は最小限に。基板サイズもできるだけ小さく。
それでいて使える機能は最大限使えるように設計しました。 -
SPI接続
MPU/MCUとの接続はシンプルなSPI。コマンド式なので画面維持のための転送が不要。 -
バックライト用ICを搭載
動作電源3.3Vからバックライト用電圧を生成するICを搭載しています。
ラインナップ
コミックマーケット９７ 冬 新刊！
LCD制御LSI
FT810でLCD表示を遊び倒す本
Extra
技術書典８ １日目 （２月２９日）
反省会駆動 で参加予定です！
委託準備中

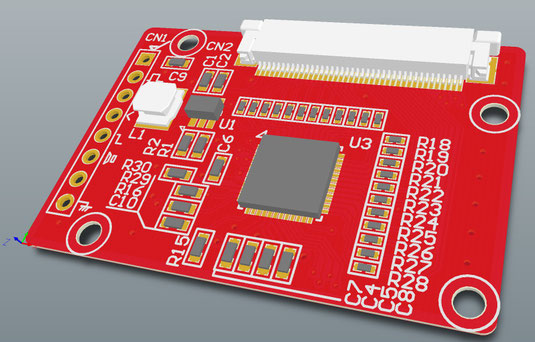

FT8XX_SPI Red(終了品)
解説書(同人誌)
技術書典５ 新刊！
続続・LCD制御LSI
FT810でLCD表示を遊び倒す本
<S>Comic ZIN 様 店頭及び通販にて
委託販売中です。</S>
スイッチサイエンス様にて
委託販売中です。
在庫限りとなります。(重版未定)
HK-105_続続FT810でLCD表示を遊び倒す本 - スイッチサイエンス https://www.switch-science.com/catalog/5928/
技術書典４ 新刊！
続・LCD制御LSI
FT810でLCD表示を遊び倒す本
<S>Comic ZIN 様 店頭及び通販にて
委託販売中です。</S>
スイッチサイエンス様にて
委託販売中です。
在庫限りとなります。(重版未定)
HK-104_続FT810でLCD表示を遊び倒す本 - スイッチサイエンス https://www.switch-science.com/catalog/5927/
コミックマーケット９３ 冬 新刊！
LCD制御LSI
FT810でLCD表示を遊び倒す本
<S>Comic ZIN 様 店頭及び通販にて
委託販売中です。</S>
スイッチサイエンス様にて
委託販売中です。
在庫限りとなります。(重版未定)
HK-103_FT810でLCD表示を遊び倒す本 - スイッチサイエンス https://www.switch-science.com/catalog/5926/
ハードウェア
-
Advanced Embedded Video Engine
FTDI製 FT810 を搭載。内蔵メモリ1MByte -
外部インターフェース
SPI接続。外部にSPIインターフェース(もしくはGPIO)をもつ制御ホストが必要。 -
動作電圧
3.3V
ソフトウェア
実験で使用した部材

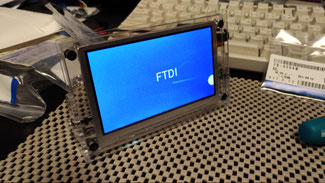

4.3インチLCD用アクリルスタンド
コネクタが40pin仕様のLCDでも信号が異なるものがあるので
一概に使える・使えないは言えません。
秋月電子で取り扱いのある４．３インチ液晶パネルに合わせて
設計しています。
