FT8XX_SPI RED

FTDI社製のLCD制御チップ　FT810　を実装した基板です。

SPIのみでかなりの表示が可能です。

Overview

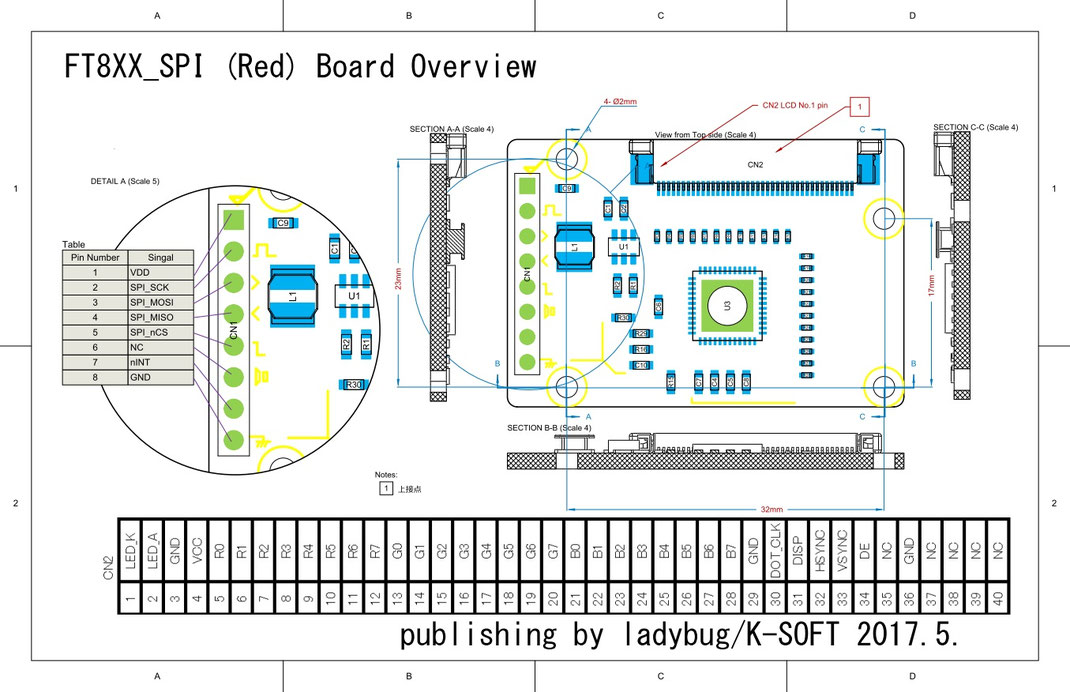

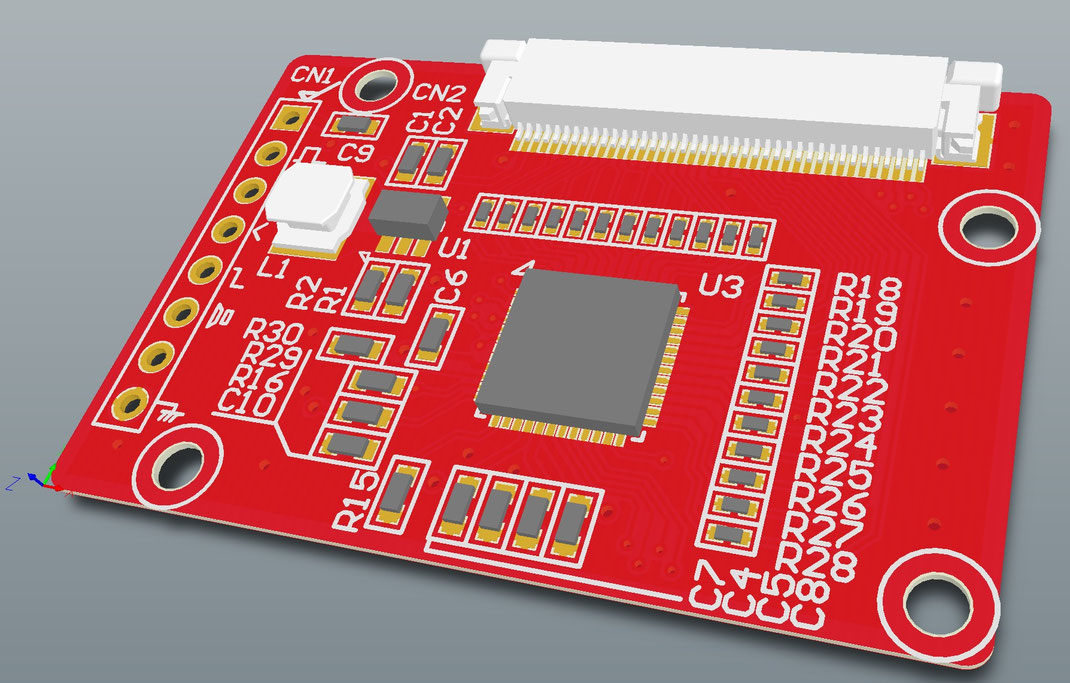

外観（基板Image）

特徴

• 組み込みアプリケーション向けのグラフィックコントローラ
  機能が豊富で使いやすいFTDI社製　FT810　を実装した基板です。

• シンプルな回路構成
  回路構成はシンプルに。部品点数は最小限に。基板サイズもできるだけ小さく。
  それでいて使える機能は最大限使えるように設計しました。
• SPI接続
  MPU/MCUとの接続はシンプルなSPI。コマンド式なので画面維持のための転送が不要。
• バックライト用ICを搭載
  動作電源3.3Vからバックライト用電圧を生成するICを搭載しています。

ハードウェア

• Advanced Embedded Video Engine
  FTDI製　FT810 を搭載。内蔵メモリ1MByte
• 外部インターフェース
  SPI接続。外部にSPIインターフェース(もしくはGPIO)をもつ制御ホストが必要。
• 動作電圧
  3.3V
